GDL多級管道離心泵
一、GDL多級管道離心泵產品簡介
多級離心泵是流動介質（氣體和液體，也可以是懸浮顆粒與氣體或液體的混合物）從葉片轉軸根部（進口）進入，介質依靠高速轉動葉片獲得離心力，產生一個高壓，從泄壓口（出口）流出的介質輸送設備。多級離心泵是將具有同樣功能的兩個以上的泵集合在一起，流體通道結構上，表現在第一級的介質泄壓口與第二級的進口相通，第二級的介質泄壓口與第三級的進口相通，如此串聯的機構形成了多級離心泵。多級離心泵的意義在于提高設定壓力
GDL多級管道離心泵 采用管道式結構安裝方便，占地面積小，外形美觀大方，高效節能，應用范圍廣。水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的泵型。
二、GDL多級管道離心泵應用范圍和特點
GDL多級管道離心泵 廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送
1、維修方便：立式管道式結構，進出口在同一水平上，泵的進出口能象閥門一樣安裝在管道的任何位置及任何方向， 安裝維修極為方便。
2、無水污染：主要過流部件采用不銹鋼沖壓而成，且有重量輕、干凈、衛生等特點，是理想的綠色、環保、節能水泵。
3、運行費用低：主要過流部件采用不銹鋼沖壓而成，光滑的過流部件，具有效率高、損失少、故障率低、配件使用壽命長，使整機具有更少的運行、維修費用。
4、電機：電機采用鋁合金壓鑄件，具有重量輕、體積小，散熱好、外形美觀。寬電壓設計及獨特的風扇造型及風罩設計，具有可靠性高、壽命長、通用化程度高、效率高、噪聲低、啟動性能好、防護等級高、絕緣等級高等特點。

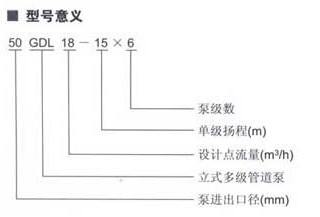

三、GDL多級管道離心泵型號意義

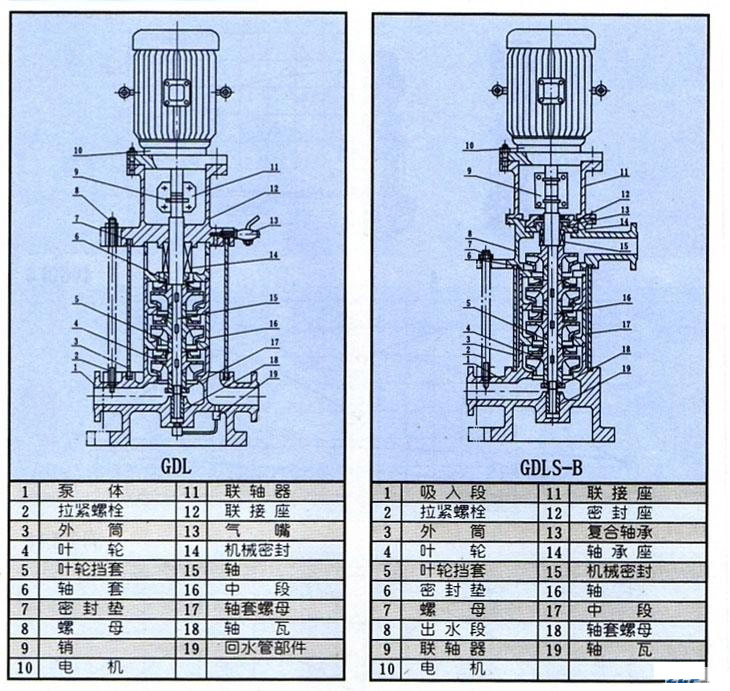

四、GDL多級管道離心泵結構說明
三、GDL多級管道離心泵性能參數
50 GDL（S）12 - 15×5
50–泵進出口直徑
GDL–立式多級管道離心泵
S–下吸上吐式
12–泵設計流量（m3/h）
15–泵設計點單級揚程
5–級數
技術參數
流量：2-300m3/h
揚程：5-250m
轉速：2900r/min
口徑：Φ25-Φ150
溫度范圍：0~+95℃
工作壓力：≤2.5Mpa
GDL |
級數 |
進口 |
流量 |
揚程 |
電機 |
GDL |
口徑 |
(m3/h) |
(m) |
功率 |
GDL |
(mm) |
|
|
(kw) |
GDL |
3 |
25 |
2 |
36 |
1.1 |
GDL |
4 |
25 |
2 |
48 |
1.1 |
GDL |
5 |
25 |
2 |
60 |
1.5 |
GDL |
6 |
25 |
2 |
72 |
1.5 |
GDL |
7 |
25 |
2 |
84 |
2.2 |
GDL |
8 |
25 |
2 |
96 |
2.2 |
GDL |
9 |
25 |
2 |
108 |
2.2 |
GDL |
10 |
25 |
2 |
120 |
3 |
GDL |
11 |
25 |
2 |
132 |
3 |
GDL |
12 |
25 |
2 |
144 |
3 |
GDL |
3 |
40 |
6 |
36 |
1.5 |
GDL |
4 |
40 |
6 |
48 |
2.2 |
GDL |
5 |
40 |
6 |
60 |
2.2 |
GDL |
6 |
40 |
6 |
72 |
3 |
GDL |
7 |
40 |
6 |
84 |
3 |
GDL |
8 |
40 |
6 |
96 |
4 |
GDL |
9 |
40 |
6 |
108 |
4 |
GDL |
10 |
40 |
6 |
120 |
4 |
GDL |
11 |
40 |
6 |
132 |
5.5 |
GDL |
12 |
40 |
6 |
144 |
5.5 |
GDL |
2 |
50 |
12 |
30 |
2.2 |
GDL |
3 |
50 |
12 |
45 |
3 |
GDL |
4 |
50 |
12 |
60 |
5 |
GDL |
5 |
50 |
12 |
75 |
5.4 |
GDL |
6 |
50 |
12 |
90 |
5.5 |
GDL |
7 |
50 |
12 |
105 |
7.5 |
GDL |
8 |
50 |
12 |
120 |
7.5 |
GDL |
9 |
50 |
12 |
135 |
11 |
GDL |
10 |
50 |
12 |
150 |
11 |
GDL多級管道離心泵訂購需知：
一、如您需要訂購LG高層給水多級泵;
需確定：
1、GDL多級管道離心泵流量、揚程、排污高度
2、GDL多級管道離心泵配套功率、工作電壓
3、GDL多級管道離心泵進出口徑
4、GDL多級管道離心泵過流介質 以便我們技術人員為您準確選擇。
二、若已由設計單位已選好GDL多級管道離心泵;產品型號，則直接根據所選型號與浙江永嘉海一泵閥有限公司聯系。
三、若在GDL多級管道離心泵選型過程中存在疑問，歡迎聯系我們的在線客服，為您提供滿意的服務
